苏州漆膜仪厂家直销

发布时间:2024-11-10人气:130

一、概述

沧州欧谱OU3500漆膜仪是欧谱公司新研发的新产品,是一种小型便携式仪器,磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用,符合国家标准GB/T4957,多次通过国家技术监督部门的性能试验。

二、主要特点:

1. 零位稳定:所有涂层测厚仪测量前都要求校准零位,可以在随仪器的校零板或未涂覆的工件上校零。
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后,可以长时间保持零位不漂移,确保准确测量。
2. 线性编辑:多数涂层测厚仪除了基础校零外,仪器本身没有线性编辑,使得测量重复性误差大,本仪器出厂加入线性编辑增加测量精度与重复稳定性。
3. 温度补偿:涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术,以保证不同温度下的测量精度。
4. 独特的直流采样技术:使得测量重复性较传统交流技术有无可比拟的优越和提高。

OU3500涂层测厚仪探头
· 测厚仪最容易损坏的部件是探头,本公司的OU3500涂层测厚仪对探头做了特殊的耐久性设计,具有防磕碰、防水、探头线防折曲等防护功能。

OU3500涂层测厚仪探头线


· 由于涂镀层测厚仪使用频率很高,探头线成为易损件。一般国产仪器的探头用不多久就会出现故障,多数问题出在探头线上。 OU3500镀层测厚仪使用的探头线是在日本定做的。这种导线最初用于机器人,规定可经受几百万次的曲折。实践证明,这种探头线很少有因频繁曲折而损坏的。


OU3500涂层测厚仪是德国EPK/易高等同类产品的替代产品,与之前涂层测厚仪相比有以下主要优点:
1. 测量速度快:测量速度比其它Time系列快6倍;
2. 精度高 :本公司产品简单校0后精度即可达到1-2%是目前市场上能达到A级的产品,其精度远高于国内同类,比EPK等进口产品精度也高;
3. 稳定性:测量值的稳定性和使用稳定性优于进口产品;
4. 功能、数据、操作、显示全部是中文OU3600覆层测厚仪


三、适用范围

  OU3500镀层测厚仪采用了磁性和涡流两种测厚方法,可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业必备的仪器。

四、主要技术指标

型号
OU3500-F
OU3500-N
测定对象
磁性金属上非磁性涂镀层
非磁性金属上绝缘层
测量范围
F1、N1、F1/90-0~1500um
F400、N400-0~400um
F3/N3-0~3000um、F10-0~10000um
测量误差
F1、N1、F1/90-(2%H+1);二点校准精度1%
F400、N400-(2%H+0.7) 二点校准精度1%
F10-(2%H+10)   二点校准精度1%
校准方法
一点校准、二点校准
显示分辨率
0.1μm(测量范围小于100μm)、1μm(测量范围大于100μm)
存储
存储500个数据
工作方式
直接方式和成组方式
测量方式
连续测量和单次测量
关机方式
手动关机和自动关机
统计功能
测量次数、最大值、最小值、平均值
设置限界
对限界外的测量值能自动报警,并可用直方图对一批测量值进行分析
删除功能
对粗大误差及错误设置可进行删除处理
提示音
音乐铃声
其它功能
电源欠压指示、错误提示
温度补偿
0~50℃
使用环境温度
-10℃~60℃
电源
1.5V×2
外型尺寸
150×80×30mm
重量
300g
标准配置
主机、F型或N型探头、校准片、基体一块、电池、说明书、保修卡、仪器箱



五、仪器选型指南

产品图片
型号
OU3100
OU3500
OU3600
工作原理
磁感应/电涡流
磁感应/电涡流
磁感应/电涡流
型式
一体式
分体式
分体式
测量范围
0~1250um

0~1500um

0~3000um

0~10000um

0~1500um

0~3000um

0~10000um

显示精确度
1um

0.1μm(测量范围小于100μm)

1μm(测量范围大于100μm)

0.1μm(测量范围小于100μm)

1μm(测量范围大于100μm)

测量误差
±3%H+1um
±2%H+1um
±2%H+1um
温度补偿
设置界限
背光
存储功能
通讯功能
打印功能
统计功能
测量次数、最大值、最小值、平均值
测量次数、最大值、最小值、平均值
可更换探头
F1/N1/F190/F400/N400/F3/F10
FN/F1/N1/F190/F400/N400/F3/F10


六、各种探头

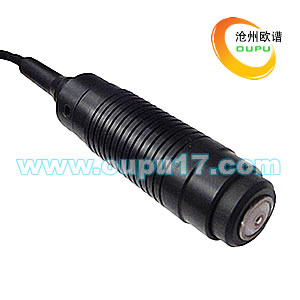

  涂层测厚仪F1探头
   ■ 工作原理:磁感应
   ■ 测量范围:0-1500um
   ■ 低分辨力:0.1um
   ■ 示值误差:
   1.一点校准:±[3%H+1]um
   2.两点校准:±[(1~3)%H+1]um
   ■ 测量条件:
   1.最小曲率半径:凸1.5mm
   2.基体最小面积的直径:Ф7mm
   3.最小临界厚度:0.5mm
   ■ 探头尺寸:Ф12×47mm

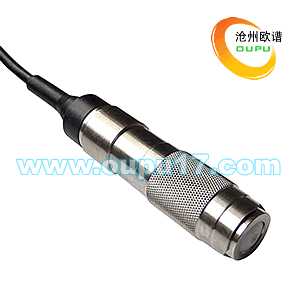

涂层测厚仪N1探头
  ■ 工作原理:电涡流
  ■ 测量范围:0-1500um
  ■ 低分辨力:0.1um
  ■ 示值误差:
  1.一点校准:±[3%H+1]um
  2.两点校准:±[(1~3)%H+1]um
  ■ 测量条件:
  1.最小曲率半径:凸3mm
  2.基体最小面积的直径:Ф5mm
  3.最小临界厚度:0.3mm
  ■ 探头尺寸:Ф15×73mm

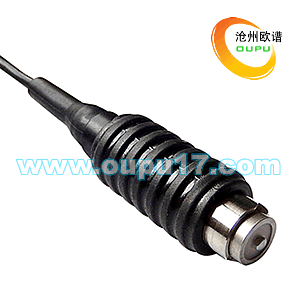

 涂层测厚仪FN探头
  ■ 工作原理:磁感应/电涡流
  ■ 测量范围:0-1250um
  ■ 低分辨力:0.1um
  ■ 示值误差:
  1.一点校准:±[3%H+1]um
  2.两点校准:±[(1~3)%H+1]um
  ■ 测量条件:
  1.最小曲率半径:凸3mm
  2.基体最小面积的直径:Ф5mm
  3.最小临界厚度:0.5mm
  ■ 探头尺寸:Ф15×73mm
涂层测厚仪F400探头
  主要用于较薄厚度的涂层测量,可获得更精确的测量结果和更高的重复性,另外在管材基体直径较小或者被测区域接触面积较小时,F400探头也是最佳的选择。
  ■ 工作原理:磁感应
  ■ 测量范围:0-400um
  ■ 低分辨力:0.1um
  ■ 示值误差:
  1.一点校准:±[3%H+1]um
  2.两点校准:±[(1~3)%H+0.7]um
  ■ 测量条件:
  1.最小曲率半径:凸1mm
  2.基体最小面积的直径:Ф3mm
  3.最小临界厚度:0.2mm
  ■ 探头尺寸:Ф12×55mm
涂层测厚仪N400探头
   ■ 工作原理:电涡流
   ■ 测量范围:0-400um
   ■ 低分辨力:0.1um
   ■ 示值误差:
   1.一点校准:±[3%H+1]um
   2.两点校准:±[1%H+1]um
   ■ 测量条件:
   1.最小曲率半径:凸1.5mm
   2.基体最小面积的直径:Ф4mm
   3.最小临界厚度:0.3mm
   ■ 探头尺寸:Ф15×73mm

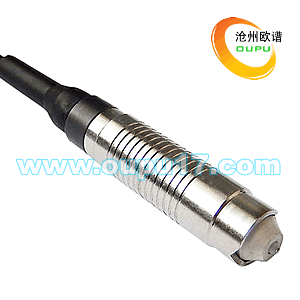

涂层测厚仪F05探头
  探头外径Ф5,专用于小凹槽测量
■ 工作原理:磁感应
  ■ 测量范围:0-500um
  ■ 低分辨力:0.1um
  ■ 示值误差:
  1.一点校准:±[3%H+1]um
  2.两点校准:±[(1~3)%H+0.7]um
  ■ 测量条件:
  1.最小曲率半径:凸1mm
  2.基体最小面积的直径:Ф3mm
  3.最小临界厚度:0.2mm
  ■ 探头尺寸:Ф5×55mm
涂层测厚仪F3探头
  ■ 工作原理:磁感应
  ■ 测量范围:0-3000um
  ■ 低分辨力:1um
  ■ 示值误差:
  1.一点校准:±[3%H+1]um
  2.两点校准:±[(1~3)%H+1]um
  ■ 测量条件:
  1.最小曲率半径:凸1.5mm
  2.基体最小面积的直径:Ф7mm
  3.最小临界厚度:0.5mm
  ■ 探头尺寸:Ф12×47mm

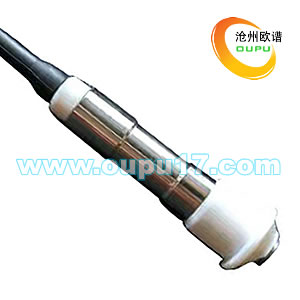

涂层测厚仪F3高温探头,最高温度300度
  ■ 工作原理:磁感应
  ■ 测量范围:0-3000um
  ■ 低分辨力:1um
  ■ 示值误差:
  1.一点校准:±[3%H+3]um
  2.两点校准:±[(1~3)%H+3]um
  ■ 测量条件:
  1.最小曲率半径:凸6mm
  2.基体最小面积的直径:Ф7mm
  3.最小临界厚度:0.5mm
  ■ 探头尺寸:Ф12×47mm
涂层测厚仪N3探头
  ■ 工作原理:电涡流
  ■ 测量范围:0-3000um
  ■ 低分辨力:1um
  ■ 示值误差:
  1.一点校准:±[3%H+3]um
  2.两点校准:±[1%H+3]um
  ■ 测量条件:
  1.最小曲率半径:凸6mm
  2.基体最小面积的直径:Ф7mm
  3.最小临界厚度:1mm
  ■ 探头尺寸:Ф15×73mm

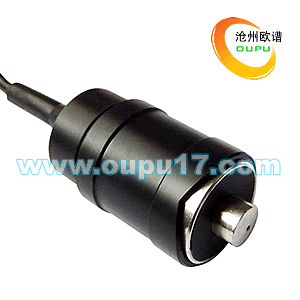

涂层测厚仪F10探头
  主要用于大厚度的涂层测量。选配F10探头还应增配2000um、4000um、8000um的标准校准片,用于校准仪器。
  ■ 工作原理:磁感应
  ■ 测量范围:0-10000um
  ■ 分辨力:1000um以下1um,1000um以上10um
  ■ 示值误差:
  1.一点校准:±[3%H+1]um
  2.两点校准:±[(1~3)%H+10]um
  ■ 测量条件:
  1.最小曲率半径:凸10mm
  2.基体最小面积的直径:Ф40mm
  3.最小临界厚度:2mm
  ■ 探头尺寸:Ф27×47mm

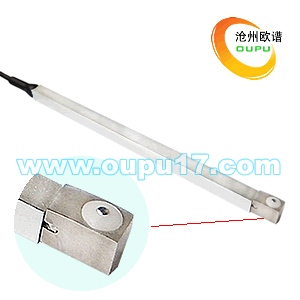

涂层测厚仪F1/90探头
     主要用于管材内壁的涂层厚度测量。它细长的身形可以轻松的深入其它探头无法到达的细管中。
     ■ 工作原理:磁感应
     ■ 测量范围:0-1500um

  ■ 低分辨力:0.1um
     ■ 示值误差:
     1.一点校准:±[3%H+1]um
     2.两点校准:±[(1~3)%H+1]um
     ■ 测量条件:
     1.最小曲率半径:平直
     2.基体最小面积的直径:Ф7mm
     3.最小临界厚度:0.5mm
     ■ 探头尺寸:Ф7.5×11×200mm
